Zastosowanie modułów znakujących laserowo na maszynach CNC

Jak możemy szybko, intuicyjnie i bezdotykowo-potwierdzić ścieżkę obróbki, pozycję wyjściową i trajektorię narzędzia po zamontowaniu przedmiotu obrabianego na maszynie CNC?Moduł lasera liniowego-ekonomiczna, a jednocześnie niezwykle skuteczna pomoc wizualna, która zmienia ten podstawowy krok w operacjach CNC.

2. Podstawowa koncepcja: Co to jest moduł lasera liniowego?

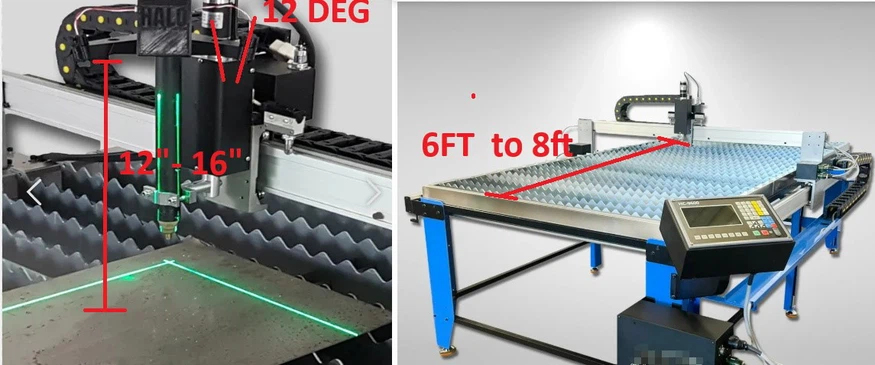

Moduł lasera liniowego to kompaktowe,-samodzielne urządzenie zawierające diodę laserową i precyzyjne soczewki optyczne. Jego podstawową funkcją jest wyświetlanie dobrze widocznych, stabilnych wzorów laserowych-najczęściej wyraźnego celownika (十字线), ale także pojedynczych linii, kropek lub okręgów-na powierzchnię docelową. Kluczowymi cechami, które czynią go niezbędnym w środowiskach obróbki, są jegocharakter bez-kontaktowy(eliminacja oznakowania części lub ryzyka uszkodzenia) iwyjątkowa widoczność(w przypadku laserów zielonych, ~532 nm, które są znacznie bardziej zauważalne dla ludzkiego oka niż czerwone w dobrze-oświetlonych sklepach, aczkolwiek za wyższą cenę). Instalacja jest celowo prosta i polega na wykorzystaniu podstaw magnetycznych, elastycznych ramion typu „gęsia szyja” lub niestandardowych wsporników do bezpiecznego montażu na obudowie wrzeciona maszyny, wieżyczce, ramie drzwi lub stałej belce poprzecznej, zapewniając, że wyświetlany wzór porusza się precyzyjnie wraz z osiami maszyny lub pozostaje w ustalonej pozycji referencyjnej.

3. Podstawowe scenariusze zastosowań w obróbce CNC

Prawdziwa wartość modułu laserowego jest odblokowywana w kilku krytycznych scenariuszach-na hali produkcyjnej:

Scenariusz 1: Szybkie pozycjonowanie przedmiotu obrabianego i ustawienie zera

Zasada:Środek celownika laserowego jest wyrównany z początkiem układu współrzędnych programu CNC (np. G54, G55).

Przebieg pracy:Zamiast poruszać narzędziem obrotowym lub czujnikiem krawędzi, operator po prostu przesuwa maszynę, aż wyświetlany celownik laserowy idealnie zrówna się z narożnikiem przedmiotu obrabianego (w przypadku wybierania środka) lub ominie jego krawędzie (w celu ustawienia punktu odniesienia). Ta metoda wizualna może skrócić czas konfiguracji o ponad 50% w przypadku prostych opraw i jest nieoceniona w przypadku delikatnych lub wstępnie wykończonych-powierzchni.

Scenariusz 2: Wstępna{{1}weryfikacja ścieżki narzędzia i konturu (wizualizacja „Cięcie powietrzem”)

Jest to prawdopodobnie najpotężniejsze zastosowanie. Przed zamontowaniem narzędzia tnącego operator może uruchomić program CNC z dużymi prędkościami posuwu i aktywowanym laserem. Poruszająca się plamka lub linia lasera śledzidokładna ścieżka środka narzędziabezpośrednio na półfabrykacie.

Wartość:Ta „praca próbna” zapewnia natychmiastową, intuicyjną kontrolę wizualną pod kątem błędów programowania (nieprawidłowe współrzędne, lustrzana geometria), niewspółosiowości punktu zerowego i potencjalnych kolizji uchwytu/narzędzia. Działa jak kluczowa siatka bezpieczeństwa, zapobiegając kosztownym awariom i stratom materiału w pierwszym artykule.

Scenariusz 3: Wieloetapowa-operacja i ustawienie dodatkowej konfiguracji

W przypadku części wymagających operacji odwracania lub wielokrotnych ustawień linia lasera służy jako trwały wizualny punkt odniesienia. Podczas ponownego-umocowania operator może szybko ustawić nową orientację zgodnie z wyświetlanym punktem odniesienia lasera, znacznie poprawiając dokładność pozycjonowania pomiędzy etapami obróbki i redukując skumulowany błąd.

Scenariusz 4: Pośrednia kontrola złamania narzędzia (funkcja pomocnicza)

Obserwując, czy wyświetlana linia lasera jest przesłonięta przez oczekiwaną sylwetkę narzędzia (np. wierzchołek wiertła lub frez palcowy), operator może przeprowadzić szybką wizualną weryfikację integralności narzędzia po cyklu obróbki, zapewniając dodatkową warstwę pewności procesu.

4. Wymierne korzyści i propozycja wartości

Integracja modułu lasera liniowego zapewnia wymierne korzyści:

Dramatyczny wzrost wydajności:Czasy konfiguracji i weryfikacji można skrócić o 60–70%, zwiększając czas sprawności wrzeciona maszyny i ogólną przepustowość warsztatu.

Zwiększona dokładność i jakość:Eliminuje błędy paralaksy i błędy szacowania nieodłącznie związane z wyrównaniem wizualnym, bezpośrednio obniżając współczynnik odrzuceń pierwszej-części i poprawiając spójność partii.

Wzmocnione bezpieczeństwo:Metodologia bezkontaktowa- eliminuje ręce z obszaru cięcia podczas konfiguracji. Wstępna-wizualizacja ścieżek narzędzi zapobiega katastrofalnym awariom, chroniąc zarówno obrabiarki, jak i personel.

Poprawiona ergonomia pracy:Demokratyzuje precyzyjną konfigurację, zmniejszając zależność od „wyczucia” operatora lub lat doświadczenia i przyspieszając krzywą szkolenia nowych mechaników.

Znakomity koszt-Współczynnik korzyści:Dzięki kosztowi często odpowiadającemu pojedynczemu narzędziu tnącemu lub ułamkowi systemu sondy dotykowej moduł laserowy zapewnia jeden z najwyższych zwrotów z inwestycji (ROI) w zakresie zwiększenia produktywności w warsztacie mechanicznym.

5. Wybór, instalacja i najlepsze praktyki

Kryteria wyboru:

Typ i moc lasera:Zielone lasery zapewniają doskonałą widoczność; czerwone lasery to-ekonomiczna opcja. Zapewnij zgodność z klasami bezpieczeństwa lasera (zwykle klasa 2 lub 3R).

Wzór:Celownik jest standardem w przypadku centrowania; do wyrównania krawędzi może być preferowana pojedyncza cienka linia.

Dokładność i stabilność:Poszukaj cienkiej, ostrej linii i minimalnej rozbieżności wzoru lub „trapezowania” na odległości roboczej.

Moc i trwałość:Wybierz solidne modele z niezawodnymi rozwiązaniami w zakresie zasilania (akumulator/prąd stały) dostosowanymi do środowisk przemysłowych, odpornych na chłodziwa i wibracje.

Instalacja i kalibracja:

Krytyczny krok:Moduł należy skalibrować tak, aby jego wiązka była równoległa do osi Z-wrzeciona. Jakiekolwiek odchylenie kątowe spowoduje błędy wyrównania, które pogłębiają się wraz z odległością.

Metoda kalibracji:Użyj czujnika zegarowego zamocowanego we wrzecionie na powierzchni docelowej, a następnie ustaw linię lasera na drodze czujnika w miarę ruchu wrzeciona.

Bezpieczeństwo i konserwacja:

BEZPIECZEŃSTWO NAJWAŻNIEJSZE: Nigdy nie patrz bezpośrednio w wiązkę.Zapewnij szkolenie i rozważ użycie laserowego oznakowania bezpieczeństwa.

Utrzymuj otwór wyjściowy w czystości z kurzu i mgły olejowej. Używaj nasadek ochronnych, gdy urządzenie nie jest używane.

6. Perspektywy na przyszłość i zaawansowana integracja

Moduł lasera liniowego nie jest punktem końcowym, ale bramą do inteligentniejszych procesów pracy:

Synergia z systemami sondującymi:Działa jako idealny partner dla sond wrzecionowych. Laser umożliwia szybkie, zgrubne wyrównywanie i wizualizację, podczas gdy sonda wykonuje końcowe dotknięcie na poziomie mikrona-na poziomie-mikronowym w celu ustawienia narzędzia i przedmiotu obrabianego.

W stronę inteligentnej integracji:Przyszłe iteracje mogą obejmować automatyczne włączanie/wyłączanie za pomocą kodu M-, komunikację z systemem CNC w celu regulacji przesunięcia lub nawet proste informacje zwrotne-z widzenia maszynowego w celu pół-wyrównania.

Rola w produkcji hybrydowej:W rozwijających się dziedzinach, takich jak addytywne-subtraktywne wytwarzanie hybrydowe (np. obróbka-drukowanych części 3D), laser zapewnia szybki, bezdotykowy- sposób lokalizowania i wyrównywania nieregularnych-drukowanych elementów przed rozpoczęciem precyzyjnej obróbki CNC.

7. Wniosek

Moduł lasera liniowego jest przykładem tego, jak prosta, ukierunkowana interwencja technologiczna może rozwiązać-głęboko zakorzenione wyzwanie przemysłowe. Renderując nieuchwytną cyfrową ścieżkę narzędzia widoczną na fizycznym przedmiocie obrabianym, przekształca konfigurację CNC z aktu zmierzonego domysłu w czynność charakteryzującą się pewną precyzją. To małe, niedrogie akcesorium-jest potężnym katalizatorem, kierującym tradycyjne warsztaty mechaniczne w stronę ideałów oszczędnej produkcji,-zabezpieczania przed błędami i zarządzania wizualnego. Jest to niezbędne narzędzie w każdej nowoczesnej operacji obróbki skrawaniem, której celem jest wydajność, bezpieczeństwo i ciągłe doskonalenie procesów.
