Rozdzielczość 10 km ze zintegrowanym modułem dalmierza laserowego

Rozdzielczość 10 km ze zintegrowanym modułem dalmierza laserowego

Model: 10XLD13X
Długość fali roboczej: 1535nm ±10nm
Zasięg: 50m-13000m
Zasięg: 13000 m
Dokładność pomiaru: ±1m
Dokładność: większa lub równa 98%
Częstotliwość wahania: raz, 1 Hz, 5 Hz, 10 Hz
Rozmiar: mniejszy lub równy 89 mm × 62,5 mm × 46 mm
Napięcie: 10 V-14 V
Waga: mniejsza lub równa 165 g

Czatuj teraz
Wprowadzenie produktów

Dlaczego warto wybrać moduł dalmierza laserowego 10XLD13X 10 km?

TheModuł dalmierza laserowego 10XLD13X 10 kmjest przeznaczony dla systemów elektro-optycznych-oryginalnych producentów, które wymagają praktycznej równowagi pomiędzy wydajnością-na dużym zasięgu, rozbieżnością wąskiej wiązki, elastycznym wyborem celu i kompaktową integracją. W porównaniu z innymi modułami dalmierza laserowego JTBYShield o zasięgu 10 km, 10XLD13X szczególnie nadaje się do systemów zbudowanych wokółZasilanie 10–14 Vi wymagająceRozbieżność wiązki mniejsza lub równa 0,3 mrad, bramkowanie zasięgu i wybór pierwszego/ostatniego celu.

Zoptymalizowany pod kątem integracji z systemem OEM 10–14 V

ZNapięcie wejściowe 10–14 V, 10XLD13X można zintegrować z ładunkami EO/IR, systemami obserwacyjnymi i innymi kompaktowymi platformami pomiarowymi zaprojektowanymi w oparciu o architekturę zasilania nominalnego 12 V. Dla inżynierów OEM porównujących różneModuły dalmierza laserowego o zasięgu 10 kmwymaganie-poboru mocy jest ważnym czynnikiem wyboru, ponieważ bezpośrednio wpływa na projekt zasilania na poziomie systemu-i złożoność integracji.

Mniejsza lub równa 0,3 mrad rozbieżności wiązki dla bardziej skoncentrowanego-zakresu dalekiego zasięgu

Moduł posiada m.inrozbieżność wiązki laserowej mniejsza lub równa 0,3 mrad, zapewniając węższą wiązkę zasięgu do zastosowań, w których ważne jest rozróżnianie celów i wydajność pomiaru na duże odległości. To sprawia, że ​​10XLD13X jest silną opcją dla projektantów systemów poszukującychModuł dalmierza laserowego 1535 nm z rozbieżnością 0,3 mradzamiast szerszej-rozbieżności alternatywy.

Bramkowanie zakresu dla zdefiniowanych okien pomiarowych

Zintegrowanyfunkcja bramkowania zakresuumożliwia systemowi hostowi zdefiniowanie określonego okna odległości w celu określenia odległości. Ta funkcja jest przydatna, gdy aplikacja musi zredukować zakłócenia powodowane przez niepożądane obiekty spoza wybranej strefy pomiaru lub skupić pomiar na celach w określonym przedziale odległości.

W przypadku systemów elektro--optycznych OEM działających w złożonych scenach bramkowanie zasięgu zapewnia większą kontrolę niż podstawowa funkcja pomiaru odległości za pomocą pojedynczego-lasera.

Wybór pierwszego i ostatniego celu

10XLD13X obsługujepierwszy-wybór celu i ostatni-cel, umożliwiając systemowi pomiaru odległości rozróżnienie wielu sygnałów zwracanych na ścieżce pomiarowej. W zależności od środowiska operacyjnego system może nadać priorytet najbliższemu ważnemu zwrotowi lub dalszemu docelowemu zwrotowi.

Dzięki tej funkcji moduł jest bardziej odpowiedni do zastosowań, w których na ścieżce lasera mogą pojawić się przeszkody, roślinność, obiekty na pierwszym planie lub wiele powierzchni odbijających.

Koperta mechaniczna 165 g do kompaktowej integracji EO

Z wagąMniejsza lub równa 165 gi kompaktowych wymiarów modułu, 10XLD13X zaprojektowano z myślą o integracji z systemami elektro-optycznymi- o ograniczonej przestrzeni- i wadze-. Zapewnia opcję środkową-w zasięgu 10 km LRF JTBYShield, gdy projekt wymaga zarówno kompaktowej obudowy, jak i zaawansowanych funkcji określania odległości, takich jak bramkowanie zasięgu i wybór wielu-celów.

Zdefiniowany zasięg na 10 km-Docelowa wydajność z maksymalnym zasięgiem do 13 km

10XLD13X zapewniaMożliwość pomiaru zasięgu do 10 km w określonych warunkach docelowychi aMaksymalna odległość zasięgu do 13 km. Zamiast traktować „10 km” jako odosobnioną wartość marketingową, inżynierowie systemów powinni ocenić moduł wraz z rozmiarem celu, współczynnikiem odbicia, widocznością atmosferyczną i innymi warunkami zasięgu określonymi w danych technicznych.

W przypadku projektów wymagających aModuł dalmierza laserowego OEM o zasięgu 10 kmzDokładność pomiaru ±1 m, rozbieżność mniejsza lub równa 0,3 mrad, wejście 10–14 V, bramkowanie zakresu i wybór pierwszego/ostatniego celu, 10XLD13X oferuje jasno zdefiniowany profil integracji w rodzinie dalmierzy laserowych JTBYShield.

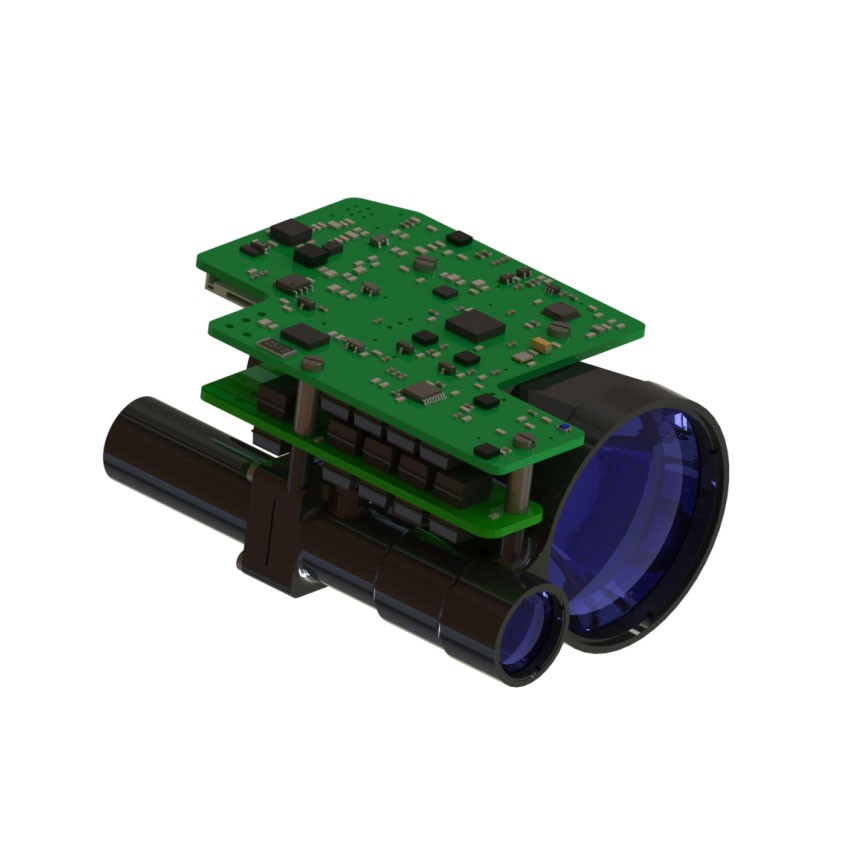

product-848-848

Cechy produktu

1. Zintegrowana konstrukcja konstrukcyjna, odporność na wstrząsy i wibracje, wysoka niezawodność, duża zdolność adaptacji do środowiska;
Zintegrowana konstrukcja z 2. 1535nm pompowanym laserem erbowym Q-z przełączanym laserem i tryb instalacji-z wielopunktowym uszczelnieniem czołowym-, silne zabezpieczenie przed-nieprawidłową regulacją, trwałość, długa żywotność i bezpieczeństwo ludzkiego oka;
3. Wewnętrzny interfejs obwodu to proces bezpośredniego połączenia drutem spawanym, solidny i niezawodny, co pozwala uniknąć zwarć lub słabego styku spowodowanego luźnym złączem, utlenianiem i parą wodną, ​​a także poprawia niezawodność i żywotność produktu.

Wskaźnik wydajności produktu

Przedmiot

Indeks

Model

10XLD13X

Długość fali roboczej

1535nm ±10nm

Zakres zasięgu

50m-13000m



13000m

Typowy duży cel, widoczność większa lub równa 25 km

10000m

Widoczność Większa lub równa 25 km, cel o współczynniku odbicia 0,3 dla pojazdów o wymiarach 2,3 m × 2,3 m

Wilgotność

Mniej niż lub równo 60%

Dokładność zasięgu

±1m

Stopień dokładności

Większy lub równy 98%

Rozdzielczość zakresu

Mniej niż lub równo 50 m

Kąt rozbieżności

Mniejsze lub równe 0,3 mrad

Częstotliwość wahania

Raz, 1 Hz, 5 Hz, 10 Hz

Rozmiar

Mniejsze lub równe 89 mm × 62,5 mm × 46 mm

Woltaż

10V-14V

Roboczy pobór mocy

Średni pobór mocy: mniejszy lub równy 5 W

Pobór mocy w trybie gotowości

Mniejsza lub równa 1,5 W

Temperatura pracy

-40 stopni -+60 stopni

Temperatura przechowywania

-55 stopni -+70 stopni

Waga

Mniejsza lub równa 165 g

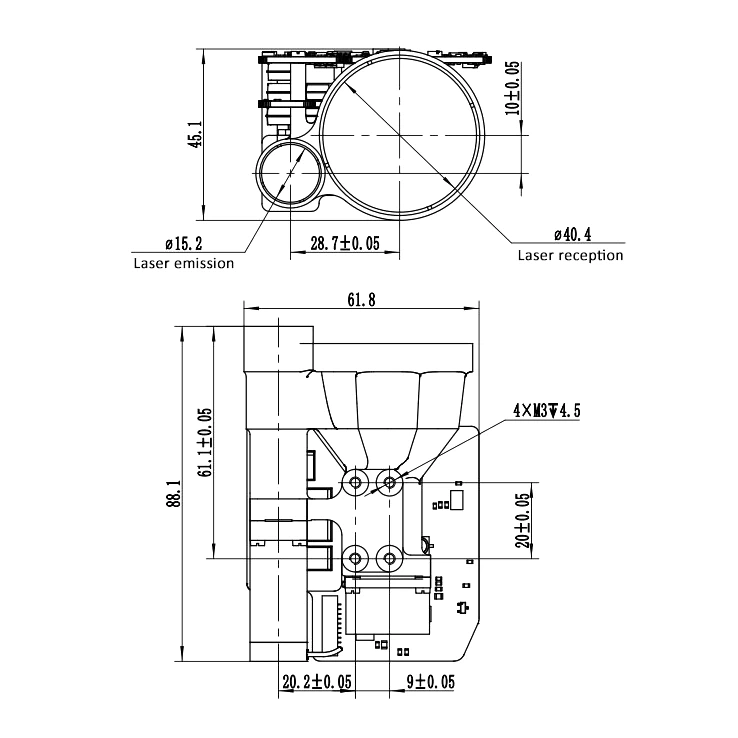

Interfejs instalacji struktury

product-738-738



Funkcja produktu


* Funkcja pomiaru lasera;
* Funkcja-włączenia-samoczynnego wykrywania;
* Funkcja wyboru pierwszego i ostatniego celu;
* Funkcja bramkowania zasięgu;
* Ustaw funkcję automatycznego interwału odległości;
* Funkcja akumulowania czasów emisji lasera;
* Zabezpieczenie przed odwrotną polaryzacją zasilania.



Interfejs elektryczny


Wymagania dotyczące interfejsu elektrycznego są następujące:
* Napięcie zasilania: 10 V ~ 14 V;
* Średni pobór mocy: mniejszy lub równy 5 W;
* Pobór mocy w trybie gotowości: mniejszy lub równy 1,5 W;
* Test sieciowania pomiędzy górną końcówką komputera a złączem A1257H-10P strony dalmierza jest realizowany poprzez
złącze A1257H-10P. Definicje pinów zasilacza czujnika odległości i portu komunikacyjnego przedstawiono w poniższej tabeli.



Definicja pinów portu zasilania i komunikacji po stronie dalmierza

Numer pinu

Numer

Kierunek transmisji

Notatki

P-1

GND

--

Przewód uziemiający komunikacyjny

P-2

RS422_RX_N

I

Odbiornik dalmierza -

P-3

RS422_RX_P

I

Odbiornik dalmierza +

P-4

RS422_TX_N

O

Nadawca dalmierza -

P-5

RS422_TX_P

O

Nadajnik dalmierza +

P-6

NC

--

gotowość

P-7

NC

--

gotowość

P-8

NC

--

gotowość

P-9

P-

--

Zasilanie, masa

P-10

P+

--

Zasilanie, 10V~14V



product-800-800

Zrozumienie rozdzielczości zakresu i rozbieżności wiązki

Oceniając AModuł dalmierza laserowego o zasięgu 10 kmsama odległość zasięgu nie opisuje w pełni działania modułu w rzeczywistym systemie-elektrooptycznym.Rozdzielczość zasięgu, dokładność pomiaru odległości i rozbieżność wiązki laserowejopisują różne aspekty procesu pomiarowego i powinny być oceniane oddzielnie podczas wyboru systemu OEM.

DlaModuł dalmierza laserowego 10XLD13X 1535nm, określonerozdzielczość zasięgu jest mniejsza lub równa 50 m, podczas gdy dokładność pomiaru wynosi±1ma rozbieżność wiązki laserowej wynosiMniejsze lub równe 0,3 mrad.

Co oznacza „rozdzielczość zasięgu mniejsza lub równa 50 m”?

TheRozdzielczość zasięgu mniejsza lub równa 50 mspecyfikacji nie należy mylić ze specyfikacją modułuDokładność pomiaru ±1m.

Dokładność pomiaru opisuje, jak bardzo zgłoszona odległość odpowiada rzeczywistej odległości od ważnego celu. Natomiast rozdzielczość zakresu opisuje zdolność modułu do rozpoznawania docelowych wartości zwrotnych zgodnie z definicją zakresu i przetwarzania-sygnału stosowaną w modelu 10XLD13X.

Do celów oceny technicznej należy odnieść się do dokładnej definicji rozdzielczości zasięgu mniejszej lub równej 50 m wraz z metodą testową 10XLD13X i protokołem ustalania odległości.

Potwierdzenie techniczne wymagane przed publikacją:
Sprawdź, czy „Rozdzielczość zasięgu mniejsza lub równa 50 m” konkretnie odnosi się do minimalnej odległości, którą można oddzielić między wieloma celami, rozróżnienia odległości między dwoma prawidłowymi sygnałami zwrotnymi, rozdzielczości-bramki zasięgu lub innej definicji-przetwarzania sygnału wewnętrznego.

Po potwierdzeniu tej definicji należy ją wyraźnie określić, zamiast traktować „rozdzielczość” jako ogólną miarę precyzji pomiaru.

Rozdzielczość zasięgu w porównaniu z dokładnością pomiaru ± 1 m

Te dwie specyfikacje odpowiadają na różne pytania inżynieryjne.

Dokładność pomiaru ±1mwskazuje oczekiwany błąd pomiaru-odległości dla prawidłowego celu w określonych warunkach odległości.

Rozdzielczość zasięgu mniejsza lub równa 50 mopisuje, w jaki sposób system rozróżnia lub przetwarza docelowe zwroty zgodnie z kryterium rozdzielczości zdefiniowanym w module.

To rozróżnienie jest szczególnie ważne dla inżynierów OEM oceniającychmoduł dalmierza laserowego-dalekiego zasięguw przypadku scen zawierających wiele odbijających obiektów. Moduł może zapewnić dokładny pomiar odległości do zidentyfikowanego celu, mając jednocześnie inną specyfikację regulującą sposób rozwiązywania oddzielnych zwrotów celów.

Dlaczego rozbieżność wiązki mniejsza lub równa 0,3 mrad ma znaczenie?

10XLD13X wykorzystujeRozbieżność wiązki laserowej mniejsza lub równa 0,3 mrad, co zapewnia stosunkowo skoncentrowaną wiązkę odległościową do-pomiarów celów na duże odległości.

Wraz ze wzrostem odległości zasięgu, rozbieżność wiązki określa, jak szybko rozszerza się transmitowana wiązka lasera. Niższa wartość rozbieżności pomaga ograniczyć rozprzestrzenianie się wiązki na duże odległości, co może być korzystne, gdy system musi skierować energię lasera w stronę określonego obszaru docelowego, zamiast oświetlać szersze pole.

DlaModuł dalmierza laserowego o zasięgu 10 km, rozbieżność wiązek staje się szczególnie istotna przy ocenie:

wymiary docelowe na dużej odległości;

pobliskie obiekty w zasięgu wzroku lasera;

rozróżnianie celów w złożonych scenach;

wyrównanie optyczne między dalmierzem a systemem EO hosta;

zakres wydajności w przypadku celów stosunkowo małych lub o niskim-odbiciu.

TheRozbieżność mniejsza lub równa 0,3 mradDlatego też 10XLD13X to nie tylko specyfikacja optyczna,-to ważny-parametr integracji systemu przy wyborze modułu LRF 1535 nm do zastosowań elektrooptycznych-o dużym-zasięgu{6}}.

Rozdzielczość zasięgu, rozbieżność wiązki i wybór celu współpracują ze sobą

W praktycznych scenariuszach określania zasięgurozdzielczości zasięgu i rozbieżności wiązki nie należy oceniać niezależnie od warunków docelowych.

Rozbieżność wiązki wpływa na obszar oświetlany przez laser w danej odległości, natomiast specyfikacja rozdzielczości-zakresu odnosi się do sposobu, w jaki zwracane sygnały są rozróżniane lub przetwarzane w dziedzinie odległości. 10XLD13X również obsługujebramkowanie zasięgu i wybór pierwszego/ostatniego celu, dając systemowi hosta dodatkową kontrolę, gdy na ścieżce pomiaru znajduje się wiele obiektów lub niepożądanych odbić.

Z tego powodu klienci OEM oceniający 10XLD13X powinni łącznie rozważyć następujące specyfikacje:

Dokładność zasięgu: ±1m
Rozdzielczość zakresu:Mniej niż lub równo 50 m
Rozbieżność wiązki:Mniejsze lub równe 0,3 mrad
Bramkowanie zasięgu:Utrzymany
Wybór pierwszego/ostatniego celu:Utrzymany
Zdefiniowana-docelowa odległość zasięgu:10 km
Maksymalna odległość zasięgu:Do 13 km

Łączna ocena tych parametrów zapewnia bardziej znaczący obraz wydajności systemu niż porównywanie samego maksymalnego zasięgu.

Dostosowanie do projektów dalmierzy laserowych OEM

TheModuł dalmierza laserowego 10XLD13X 10 kmzostał zaprojektowany do integracji z systemami elektro-optycznymi i systemami dalekiego zasięgu- OEM. Oprócz standardowej konfiguracji można przeglądać wybrane parametry elektryczne, komunikacyjne, mechaniczne i oprogramowania sprzętowego w celu dostosowania do wymagań systemu hosta i wielkości projektu.

W przypadku klientów opracowujących nową platformę EO/IR, system obserwacyjny lub inny zintegrowany sprzęt do pomiaru odległości, JTBYShield może ocenićWymagania dotyczące integracji dalmierza laserowego OEMprzed produkcją próbną, aby ograniczyć konieczność przeprojektowywania-etapu integracji systemu.

Co można dostosować?

Przedmiot Standardowa konfiguracja 10XLD13X Stan dostosowania OEM
Interfejs komunikacyjny RS422 Możliwość dostosowania pod warunkiem przeglądu technicznego
Napięcie wejściowe 10–14V Możliwość dostosowania w zależności od wymagań projektu
Złącze Standardowe złącze modułu Można sprawdzić typ złącza i rozwiązanie kablowe
Mieszkania Standardowa obudowa 10XLD13X Można ocenić dostosowanie obudowy mechanicznej
Częstotliwość zakresowa Standardowo obsługiwane tryby zakresu Można sprawdzić wymagania dotyczące częstotliwości-niestandardowych
Oprogramowanie sprzętowe Standardowe funkcje zakresu Można ocenić logikę poleceń i wybrane funkcje oprogramowania sprzętowego
Interfejs mechaniczny Standardowe wymiary i interfejs montażowy Można sprawdzić modyfikacje dotyczące montażu i interfejsu
Parametry optyczne Standardowa konfiguracja o zakresie 1535 nm Zwykle naprawiany, chyba że zostanie to osobno potwierdzone przez inżyniera
Wydajność w zakresie rdzeni Standardowa docelowa wydajność na dystansie 10 km- Zwykle w oparciu o zwalidowaną konfigurację produktu

Ostateczna możliwość dostosowania zależy od żądanej specyfikacji, wykonalności inżynieryjnej, zakresu prac rozwojowych i wielkości zamówienia.

Dostosowywanie interfejsu komunikacyjnego

StandardModuł dalmierza laserowego 10XLD13X wykorzystuje komunikację RS422do połączenia z systemem hosta. W przypadku projektów OEM wykorzystujących inną architekturę systemu wymagania komunikacyjne można sprawdzić przed integracją.

Możliwe dyskusje na temat projektu mogą obejmować:

wymagania dotyczące interfejsu komunikacyjnego;

szybkość transmisji i format danych;

struktura dowodzenia;

zakres danych wyjściowych;

informacje zwrotne o stanie systemu-;

logika sterowania hostem-.

Klientom integrującym moduł z istniejącą platformą elektro-optyczną JTBYShield może dostarczyć odpowiednią dokumentację komunikacyjną do oceny technicznej.

Zasilanie i adaptacja napięcia

Standardowy 10XLD13X współpracuje zNapięcie wejściowe 10–14 V, dzięki czemu nadaje się do systemów opartych na architekturze zasilania nominalnego 12 V.

Jeśli platforma hosta korzysta z innego-zakresu napięcia zasilania, wymaganie można poddać ocenie inżynierskiej. Dostosowanie napięcia należy sprawdzić łącznie z poborem mocy, zabezpieczeniem elektrycznym, zachowaniem podczas uruchamiania i dostępną przestrzenią w systemie klienta.

Jest to szczególnie ważne przy wyborze npModuł dalmierza laserowego OEM o zasięgu 10 kmdla ładunków UAV, systemów EO/IR lub kompaktowego sprzętu obserwacyjnego, w przypadku których architektura zasilania została już zdefiniowana.

Dostosowywanie złączy i kabli

Standardowe złącze można zachować do normalnej integracji, natomiast projekty OEM mogą wymagać innego złącza, długości kabla, orientacji kabla lub układu okablowania.

W zależności od wymagań projektu JTBYShield może ocenić dostosowanie:

typ złącza;

przypisanie pinów;

długość kabla;

kierunek wyjścia kabla;

konfiguracja uprzęży;

wymagania dotyczące połączenia-po stronie hosta.

Podanie specyfikacji złącza na początku projektu może pomóc uniknąć dodatkowych płytek adapterowych lub modyfikacji kabli podczas końcowego montażu.

Personalizacja obudowy i interfejsu mechanicznego

W przypadku systemów o rygorystycznych wymaganiach dotyczących-obudowy mechanicznej należy najpierw porównać standardową obudowę 10XLD13X i interfejs montażowy z dostępną przestrzenią instalacyjną.

W razie potrzeby można ocenić dostosowanie mechaniczne dla takich elementów, jak:

  • położenie otworu montażowego-;
  • interfejs instalacyjny;
  • geometria obudowy;
  • orientacja kabla lub złącza;
  • wymiary zewnętrzne;
  • integracja z konstrukcją mechaniczną klienta.

W przypadku rozwoju OEM zachęca się klientów do dostarczeniaRysunek 2D, model 3D lub dostępna koperta montażowatak aby można było sprawdzić kompatybilność mechaniczną przed produkcją prototypu.

Zakres częstotliwości i funkcje oprogramowania sprzętowego

10XLD13X obsługuje wiele funkcji zmiany zakresu w swojej standardowej konfiguracji. W przypadku projektów na poziomie-systemu można sprawdzić wybrane zachowanie lub logikę sterowania zgodnie z wymaganiami operacyjnymi platformy hosta.

Możliwe wymagania mogą obejmować:

  • częstotliwość wahania;
  • logika pojedynczego lub ciągłego zakresu;
  • kontrola bramkowania zasięgu-;
  • wybór pierwszego/ostatniego celu;
  • polecenie-format odpowiedzi;
  • logika danych-;
  • zachowanie startowe;
  • funkcje autotestu-systemu.

Dostosowanie oprogramowania sprzętowego-należy potwierdzić na etapie oceny technicznej, ponieważ nie każdą funkcję można koniecznie modyfikować niezależnie od zweryfikowanej konfiguracji sprzętowej.

Parametry stałe a parametry konfigurowalne

Nie każda specyfikacja aModuł dalmierza laserowego 1535nmnależy traktować jako swobodnie konfigurowalny.

Podstawowe parametry optyczne i parametry odległości,-takie jak długość fali lasera, charakterystyka wiązki, zweryfikowana wydajność pomiaru odległości i inne- specyfikacje związane z bezpieczeństwem lub wydajnością-może wymagać utrzymania się w ramach kwalifikowanej konfiguracji projektu.

Natomiast parametry związane zintegracja systemuobejmujące komunikację, złącza, interfejsy montażowe i wybrane funkcje sterujące, są ogólnie bardziej odpowiednie do oceny OEM.

Wyraźnie oddzielastałe parametry użytkowezkonfigurowalne parametry integracjipomaga obu zespołom inżynierskim zdefiniować zakres projektu przed opracowaniem próbki.

Jakie informacje należy podać w celu oceny OEM?

Aby ocenić Aniestandardowy moduł dalmierza laserowego o zasięgu 10 kmpomocne będzie podanie następujących informacji o projekcie:

wymagana odległość dystansu i warunki celu;

  • napięcie zasilania-systemu hosta;
  • interfejs komunikacyjny;
  • wymagana częstotliwość zasięgu;
  • wymagania dotyczące złączy i kabli;
  • dostępne wymiary montażowe;
  • maksymalna dopuszczalna masa modułu;
  • wymagane warunki środowiskowe;
  • wymagania dotyczące oprogramowania sprzętowego lub poleceń;
  • szacunkowy prototyp i wielkość produkcji.

Na podstawie tych wymagań JTBYShield może określić, które specyfikacje mogą wykorzystywać standardową konfigurację 10XLD13X, a które elementy wymagają modyfikacji OEM.

Potrzebujesz niestandardowego modułu dalmierza laserowego o zasięgu 10 km?

Jeśli w standardzieModuł dalmierza laserowego 10XLD13X 10 kmnie pasuje w pełni do architektury Twojego systemu, prześlij nam swoje wymagania elektryczne, komunikacyjne i mechaniczne w celu przeglądu technicznego.

Poproś o ocenę OEM
Poproś o kartę katalogową 10XLD13X
Poproś o protokół komunikacyjny
Wyślij wymagania dotyczące integracji mechanicznej
