Moduł dalmierza laserowego o zasięgu 5 km
Wprowadzenie produktu
Moduł dalmierza laserowego 05XLH08X LRF wykorzystuje samodzielnie opracowany przez firmę XINLANDS element lasera ze szkła erbowego o długości fali 1535 nm, który charakteryzuje się dużym zasięgiem, niskim zużyciem energii, niewielkim rozmiarem i bezpieczeństwem ludzkiego oka.
Zasięg: 5000 m (cele NATO 2,3 x 2,3 m), 8000 m (maksymalny zasięg)
Dokładność pomiaru ± 1m
Dokładność pomiaru Większa lub równa 98%
Waga Mniejsza lub równa 75 g
Parametry produktu
|
Przedmiot |
Indeks |
|
|
Model |
Numer katalogowy: 05XLH08X |
|
|
Długość fali roboczej |
1535nm ±10nm |
|
|
Bezpieczny dla oczu |
Klasa 1 (IEC 60825-1) |
|
|
Przysłona odbiorcza |
Φ25mm |
|
|
Zakres zasięgu |
30-8000m |
|
|
Wydajność zasięgu |
8000m |
Maksymalny zasięg (typowe cele) |
|
6500m |
Duży cel, Odbicie: 60%, widoczność obserwatora 20 km |
|
|
5000m |
Rozmiar celu 2,3 × 2,3 m, Odbicie: 30%, widoczność obserwatora 12 km |
|
|
2300m |
Rozmiar celu 1 × 1 m, Odbicie: 10%, widoczność obserwatora 12 km |
|
|
1300m |
UAV, Odbicie: 10%, widoczność obserwatora 12 km |
|
|
Interfejs komunikacyjny |
RS422 / TTL (konfigurowalny) |
|
|
Wilgotność |
Mniej niż lub równo 70% |
|
|
Dokładność zasięgu |
±1m |
|
|
Stopień dokładności |
Większy lub równy 98% |
|
|
Kąt rozbieżności |
Mniejsze lub równe 0,4mrad |
|
|
Ciągły czas pomiaru |
Większy lub równy 30 min |
|
|
Nierównoległość osi optycznej lasera do punktu odniesienia |
<0.3mrad |
|
|
Częstotliwość wahania |
1 ~ 10 Hz |
|
|
Rozmiar |
Mniejsze lub równe 54 mm × 33,25 mm × 43,5 mm |
|
|
Woltaż |
9-15V |
|
|
Zużycie energii |
Tryb gotowości:<1.5W; Rated:<3.5W; Peak:<7W |
|
|
Temperatura pracy |
-40 stopień ~+70 stopień |
|
|
Temperatura przechowywania |
-50 stopień ~+75 stopień |
|
|
Waga |
Mniejsza lub równa 75 g |
|
Uwaga: wszystkie interfejsy i parametry modułu dalmierza laserowego można dostosować.
Czas ciągłego pomiaru:
Środowisko w temperaturze pokojowej (25 stopni), z maksymalną częstotliwością 10 Hz, czas ciągłego ustawiania zakresu Większy lub równy 1 h, środowisko w wysokiej temperaturze (70 stopni), z maksymalną częstotliwością 10 Hz, czas ciągłego ustawiania zakresu Większy lub równy 30 minut;
(f) Czas reakcji na polecenie: mniejszy lub równy 15 ms;
(g) Czas rozruchu po włączeniu zasilania: mniejszy lub równy 10 ms

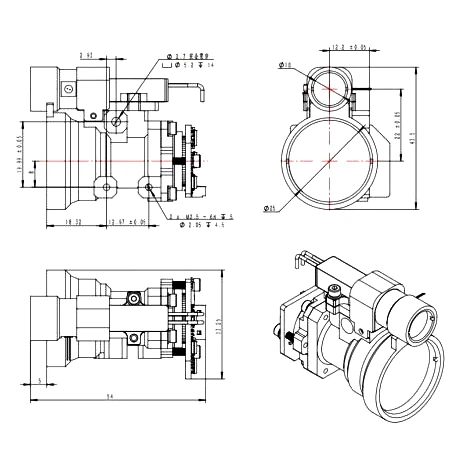

Wymiar
Interfejs elektryczny
a) Interfejs komunikacyjny: komunikacja LRS422; prędkość transmisji: 115200;
b) Moduł dalmierza laserowego zewnętrznie wykorzystuje złącze Changjiang (model: A1251H-8P) do łączenia z innymi jednostkami sterującymi, definicję pinów pokazano w poniższej tabeli.
Definicje pinów
|
Szpilka |
Definicja pinu |
Definicja właściwości elektrycznych |
Uwagi |
|
P-1 |
RS422_TX+ |
Port wyjściowy sygnału |
Od dalmierza do komputera hosta |
|
P-2 |
RS422_TX- |
|
|
|
P-3 |
RS422_Odbiór- |
Port wejściowy sygnału |
Od komputera głównego do dalmierza |
|
P-4 |
RS422_Odbiornik+ |
|
|
|
P-5 |
RS422_GND |
Masa sygnału |
|
|
P-6 |
+12V |
Zasilanie dalmierza |
Zasilanie dalmierza |
|
P-7 |
GND |
|
|
|
P-8 |
NC |
|
|
Położenie styku 1 złącza
